电气隔离的守护者：光电耦合器在工业控制领域的应用

在工业4.0和智能制造的大潮中，工业控制系统正变得越来越复杂，对可靠性与安全性的要求也日益严苛。在嘈杂的工厂车间里，大功率电机启停、变频器高频开关，这些操作无时无刻不在产生巨大的电磁干扰。同时，高压电路与低压敏感的逻辑控制电路并存，使得人身与设备的安全面临挑战。

在这样的背景下，有一个看似不起眼却至关重要的电子元器件——光电耦合器，扮演着“安全桥梁”和“信号卫士”的角色。它通过在“电-光-电”的转换中实现信号的传输，完成了输入与输出之间的电气隔离。本文将深入探讨光电耦合器在工业控制领域的关键应用。

光电耦合器在工业控制领域的应用

一、光电耦合器的核心价值：为什么工业控制离不开它？

在工业环境中，光电耦合器之所以不可或缺，主要归功于以下三大特性：

电气隔离： 断开输入与输出之间的电气连接，阻隔高电压、大电流窜入低压控制电路。这不仅能保护MCU、DSP等昂贵的核心芯片，更重要的是保障了操作人员的人身安全。
噪声抑制： 工业现场充满电磁干扰。信号通过光束传输，不受电磁场的影响，能有效切断地环路干扰，确保信号传输的纯净。
电平转换： 可以轻松连接不同电压域的电路，例如用3.3V的MCU信号去控制380V的IGBT。

光电耦合器在工业控制中的应用遍布各个子系统，以下是几个最典型的应用场景：

这是光耦最基础也是最广泛的应用。工业控制中，需要检测来自按钮、限位开关、继电器触点或接近开关的状态。

输入隔离： 当外部24V DC信号进入PLC时，首先经过光耦。无论外部接线引入多大的干扰或电压波动，光耦内部的光敏三极管仅在接收到足够光强时才导通，将外部的高压信号转换为内部MCU能接受的3.3V或5V逻辑电平。
输出隔离： MCU发出的控制指令（如启动指示灯、闭合接触器）通过光耦去驱动后级的功率器件。这确保了即便外部负载短路烧毁，高压电也不会倒灌回主板。

变频器和伺服驱动及逆变器是工业自动化的核心执行机构。其内部拓扑通常包含整流和逆变两部分，存在极高的直流母线电压（通常为500V-800V）。

驱动IGBT： 在驱动逆变器的IGBT时，通常使用高速光耦或光耦驱动的门极驱动器。这些光耦具有高共模抑制比，能够在上桥臂电位剧烈跳动的环境下，准确地将PWM信号从控制侧传输至功率侧，确保电机平滑运转。
故障检测： 在电机过热、过流或母线欠压时，光耦负责将这些故障信号安全地隔离并反馈给主控芯片，以便系统及时停机保护。

在RS-232、RS-485或CAN总线等工业通信网络中，长距离传输会导致不同节点之间存在地电位差。如果直接将节点连接，巨大的地环路电流会烧毁通信芯片。

工业控制系统中的开关电源（如AC-DC模块）需要精确稳定输出电压。

稳压反馈： 在电源次级侧输出的电压通过基准源和光耦中的发光二极管，反馈回初级侧的PWM控制器。光耦在这里既传递了误差信号，又实现了冷热地之间的安全隔离，这是原边与副边隔离电源设计的基础。

面对琳琅满目的光耦型号，工程师在设计工业产品时通常需要考虑以下参数：

光耦在工业控制中的典型应用原理图

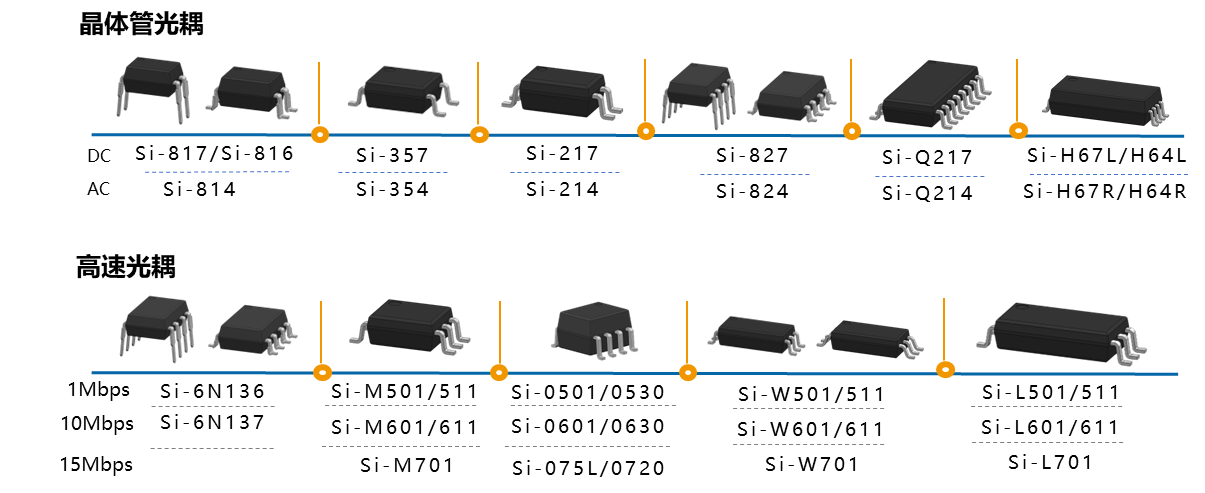

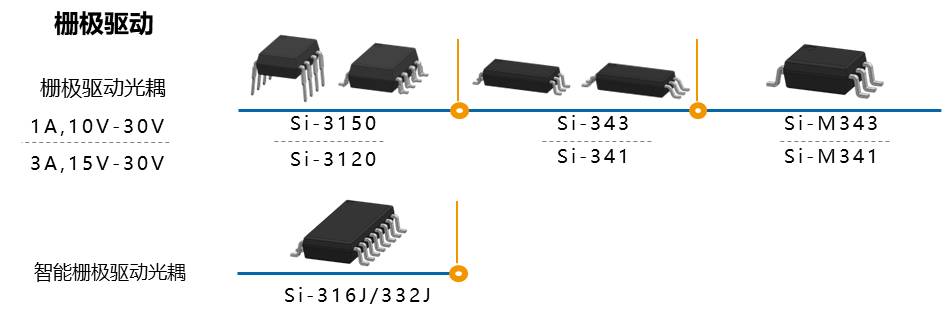

光电耦合器在工业控制领域应用是非常多样化的，以下是工业控制场景中常见料号：

开关量输入/输出隔离：Si-817、Si-816、Si-357、Si-217、Si-827、Si-824、Si-Q217、Si-Q214、Si-H67L、Si-H67R等
变频器、伺服驱动及逆变器： Si-M155、Si-M314、Si-341、Si-343、Si-3120、Si-3150等
工业通信接口： Si-357、Si-217、Si-6N137、Si-6N136、Si-M6XX、Si-M5XX、Si-075L、Si-0601、Si-0501、Si-0630、Si-0530等。
电源中的反馈控制： Si-817、Si-816、Si-357、Si-217、Si-827等
