绿色能源的隐形桥梁：光电耦合器在新能源领域的深度应用解析
在全球碳中和浪潮的推动下，新能源产业正经历着前所未有的爆发式增长。光伏发电、风力发电、储能系统、电动汽车充电设施等正逐渐成为能源结构转型的中流砥柱。这些系统面临着一个共同的挑战：如何在高电压、大电流、强干扰的环境下，确保能量高效转换的同时，保障设备和人员的安全？
光电耦合器，这个看似普通的电子元器件，正在这一领域扮演着不可或缺的“隐形桥梁”角色。它连接着高压功率部分与低压控制部分，隔离着危险的直流高压与精密的通信信号，守护着每一度绿色电能的安全转换与传输。本文将深入探讨光电耦合器在新能源领域的多元化应用。
一、光电耦合器在新能源领域的核心价值
新能源系统通常涉及高压电池组（400V-800V甚至更高）、大功率逆变器和复杂的环境干扰。光耦在此领域提供了四大核心价值：
- 高压安全隔离： 在电动汽车和储能系统中，动力电池电压高达数百伏。光耦实现了高压电池系统与低压车身控制系统、人机交互系统之间的加强绝缘，确保乘客和维修人员的安全。
- 精确状态检测： 实时监测电池电压、电流、温度等关键参数，并将这些信号精准、隔离地传输给电池管理系统，是电池安全运行的基础。
- 强抗干扰能力： 光伏逆变器、风电变流器中功率器件的开关动作产生强烈的电磁干扰。光耦确保了控制信号在嘈杂环境中的准确传输，防止系统误动作。
- 长寿命可靠性： 新能源设备设计寿命通常长达10-20年，且常在户外恶劣环境中工作。光耦无触点、长寿命的特性使其成为理想选择。
二、典型应用场景详解
光电耦合器在新能源领域的应用贯穿了发电、储能、用电的完整链条。
1. 光伏逆变器
光伏逆变器是光伏系统的核心，负责将太阳能电池板发出的直流电转换为交流电并入电网或供负载使用。
- MPPT控制隔离： 最大功率点跟踪电路需要实时监测光伏组件的电压和电流。通过线性光耦或隔离放大器，将高压侧的模拟量精确隔离传输给MPPT控制器，实现高效的能量捕获。
- IGBT驱动： 逆变器的功率变换核心是IGBT或SiC MOSFET。驱动光耦（如大功率IGBT驱动光耦）接收来自DSP的PWM信号，经过隔离和功率放大后驱动功率开关管，同时提供短路保护、欠压锁定等功能，确保功率器件安全可靠工作。
- 并网检测与保护： 逆变器需要实时监测电网状态，防止孤岛效应。电网电压、频率等信号通过光耦隔离后送入控制器，一旦检测到异常，立即切断并网继电器，保障电网维修人员安全。
2. 储能系统
储能系统是新能源的“蓄水池”，在电网调峰、备用电源等领域发挥着关键作用。

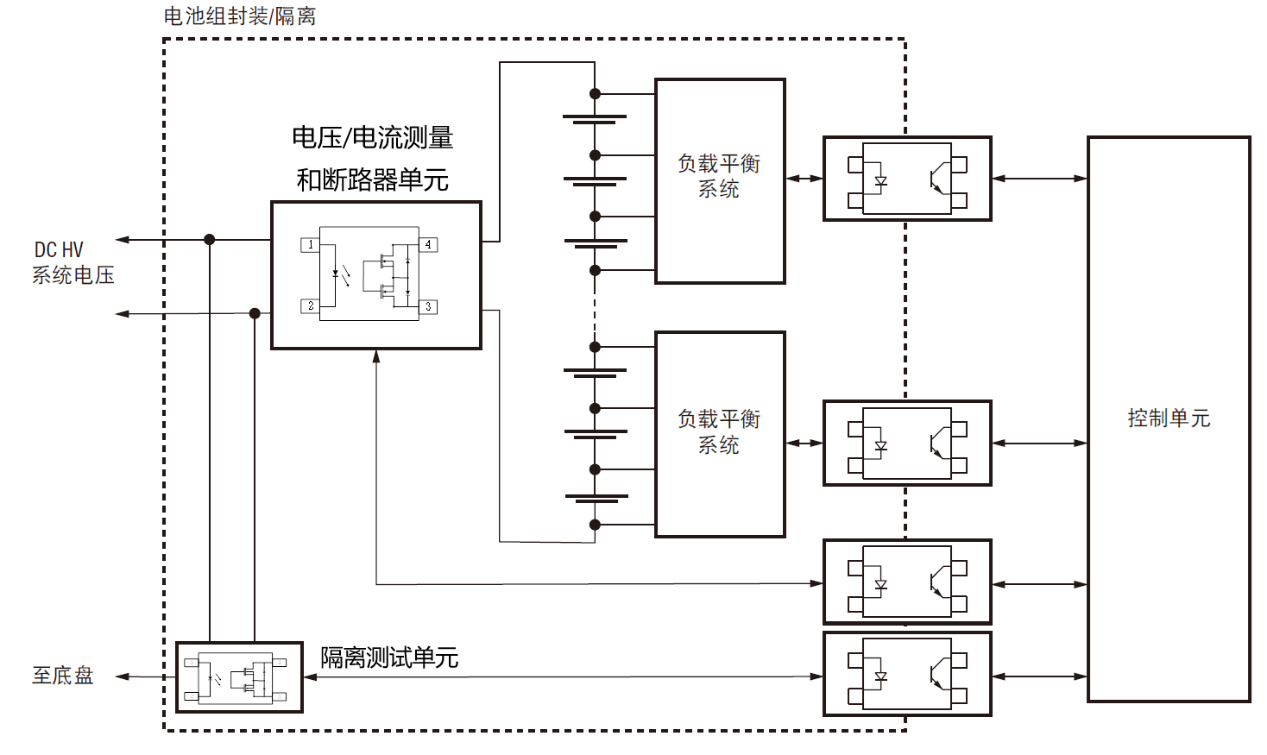

- 电池电压监测： 在由数十甚至上百节电池串联组成的电池包中，每一节电池的电压都需要被精确监测。模拟光耦或隔离ADC用于将每一节电池的电压安全地隔离传输给BMS主控芯片，防止高压累积损坏监测电路。
- 绝缘检测： 储能系统需要实时监测电池组与底盘之间的绝缘电阻。通过光耦继电器或固态继电器切换检测回路，配合隔离放大器测量电压，确保系统绝缘性能符合安全标准。
- 均衡控制： 电池均衡电路负责平衡各节电池的电压。光耦用于传输均衡控制信号，驱动均衡MOS管，同时隔离高压电池与低压控制电路。
3. 电动汽车与充电设施
电动汽车和充电桩是新能源面向终端用户的重要窗口，对安全性和可靠性要求极高。
- 车载充电机： 内部的高频开关电源通过光耦构建反馈环路，实现恒流恒压充电，同时隔离高压电池与低压车载电网。
- 电池管理系统： 这是电动汽车的核心安全部件。BMS内部大量使用数字光耦进行CAN通信隔离、菊花链通信隔离，确保各电池模组之间的状态信息可靠传输。
- 充电桩通信： 直流快充桩与电动汽车BMS之间通过CAN总线通信，遵循GB/T 27930或CCS标准。通信接口处的光耦隔离保护了双方的控制器免受地电位差和浪涌冲击的损坏。
- 接触器驱动与反馈： 主回路继电器（接触器）的控制信号通过光耦驱动，同时接触器的辅助触点状态通过光耦反馈给控制器，实现高压回路的安全通断与状态确认。
4. 风力发电系统
风力发电机组往往位于偏远地区或海上，维护困难，对可靠性要求极高。
- 变桨系统控制： 变桨系统根据风速调整叶片角度，其控制信号需要通过光耦隔离，传输至高压驱动部分，确保在恶劣电磁环境下信号准确无误。
- 变流器驱动： 与光伏逆变器类似，风电变流器中的功率模块同样依赖驱动光耦实现PWM信号的隔离传输和故障保护。
- 状态监测： 发电机温度、振动、转速等传感器信号通过隔离放大器或光耦传输给主控系统，用于设备健康状态监测和预测性维护。
5. 氢能与燃料电池
作为新兴的清洁能源，燃料电池系统对安全隔离同样有严格要求。
- 高压监测： 燃料电池堆输出电压同样高达数百伏，需要隔离采样电路监测单片电池电压和总电压。
- 氢气安全监控： 氢气浓度传感器、压力传感器等信号通过隔离光耦传输给安全控制器，一旦检测到泄漏，立即切断氢气供应，防止事故发生。
三、选型要点：如何为新能源应用选择合适的光耦？
新能源系统对可靠性和安全性要求极高，选型时需重点关注以下参数：
1.耐压等级与爬电距离：
根据系统最高工作电压，选择满足加强绝缘要求的光耦。电动汽车通常要求耐受数千伏高压，且爬电距离需符合IEC 60664等标准。
2.高共模抑制比：
在逆变器和电机驱动等存在极高电压跳变的场合，需要选择具有高CMTI（共模瞬变抗扰度）的驱动光耦，防止信号误翻转导致功率管误导通。
3.响应速度与传播延迟：
对于PWM驱动应用，需要选择传播延迟短、延迟偏差小的光耦，以保证精确的开关时序，减少谐波损耗。对于通信接口，需根据总线速率选择相应带宽的数字光耦。
4.宽工作温度范围：
新能源设备常在户外或恶劣环境下工作，需选择-40℃~+125℃甚至更宽温区的光耦，确保极端温度下的性能稳定。
5.功能安全认证：
对于涉及功能安全的系统（如电动汽车BMS、充电桩），可能需要选择通过ISO 26262或IEC 61508功能安全认证的光耦，以简化系统安全认证流程。
6.长期可靠性：
光伏电站、风电场设计寿命长达20年以上，需要关注光耦的长期可靠性，包括CTR衰减特性、抗硫化能力等。
四、选型推荐
光电耦合器在新能源领域应用覆盖非常广泛，从发电端至用电端，每个环节均有光电耦合器的身影，以下是常见使用料号：
- 逆变器系统： M155、M314、M341、M341、314、341、343、3120、3150等
- 电池及相关储能系统： R210、R211、R212、R214、R216、R224、R226、R170、R171、R172、R174、R176、RV25A、RV25B、RV254、RY258、RS258等
- 充电相关设施： 817、357、217/3H7、127、480、481、456、M480、M481、M456、6N137、W611、M611等
结语
从光伏电站的逆变器到飞驰的电动汽车，从海上的风力发电机组到社区的储能电站，光电耦合器正默默守护着新能源世界的每一个环节。它隔离着危险的高压，传递着精准的控制信号，保障着每一度绿色电能的安全流动。在这条通往可持续未来的道路上，正是这一个个小小的光耦，连接并守护着我们赖以生存的清洁能源，成为绿色革命背后不可或缺的坚实基石。
