精准反馈的安全之桥：光电耦合器在开关电源中的应用

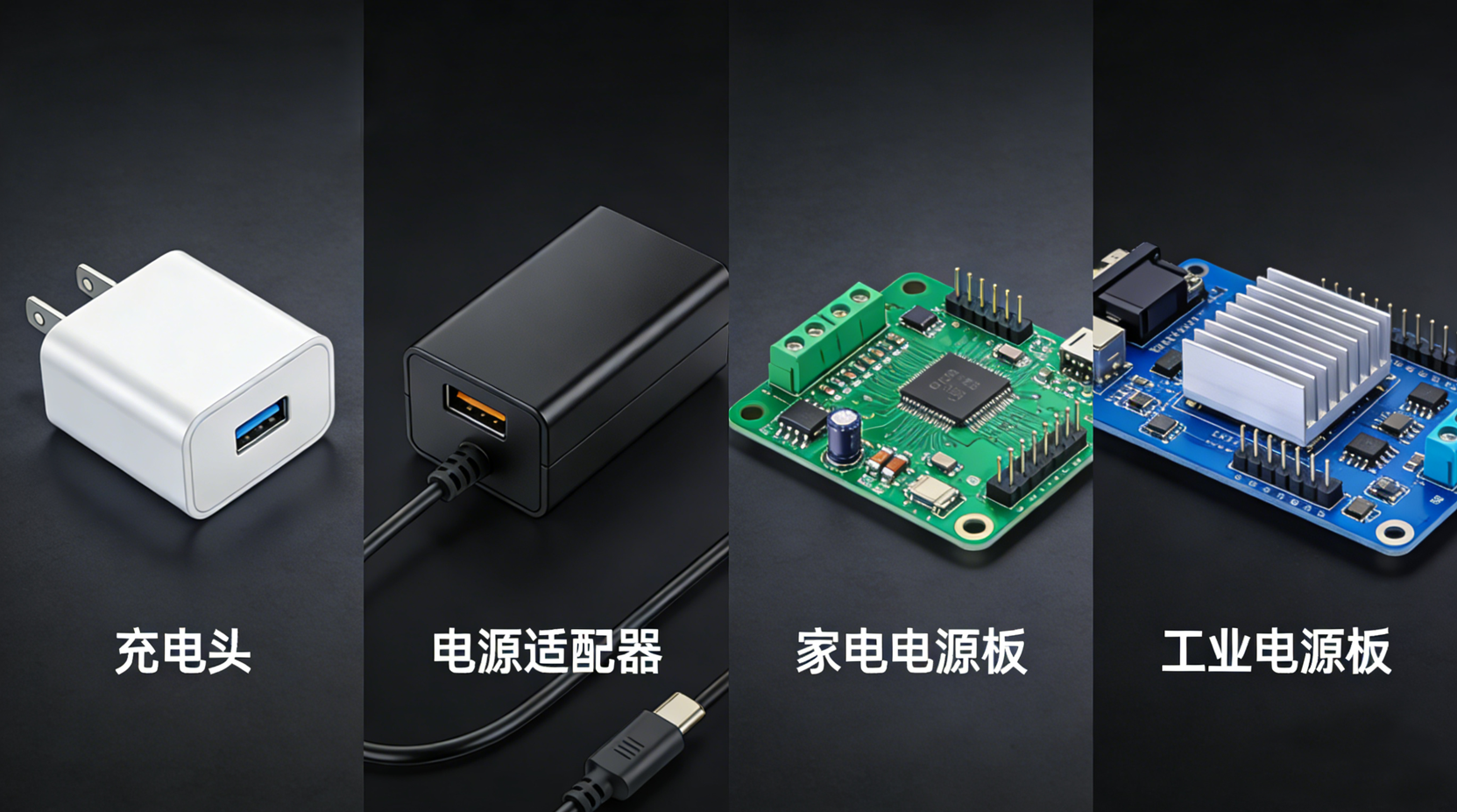

开关电源凭借其高效率、小体积和宽输入电压范围等优势，已成为现代电子设备供电的绝对主力。从手机充电器到服务器电源，从工业设备到家用电器，开关电源无处不在。然而，要实现稳定可靠的电压输出，同时确保高低压侧的安全隔离，离不开一个关键的电子元器件——光电耦合器。

在开关电源中，光耦扮演着"反馈桥梁"和"安全卫士"的双重角色。它将输出端的电压变化信息精准地传递回输入端的控制芯片，同时将高压的危险区域与低压的安全区域彻底隔离。本文将深入探讨光电耦合器在开关电源领域的核心应用与技术要点。

一、光电耦合器在开关电源中的核心价值

在开关电源拓扑中，通常分为初级侧（与电网相连，存在高压危险）和次级侧（输出电压较低，供负载使用）。这两侧之间必须实现电气隔离，以确保用户和设备的安全。光耦在此过程中提供了三大核心价值：

• 安全隔离： 承受数千伏的高压冲击，防止初级侧的高压故障窜入次级侧，这是开关电源安规设计的基石。
• 精确反馈： 将次级侧的输出电压/电流变化实时、线性地传递给初级侧的PWM控制器，形成闭环控制，确保输出电压的稳定。
• 简化安规设计： 使用符合加强绝缘要求的光耦，可以大大简化电源的安规布局和PCB爬电距离设计，使电源更容易通过相关安规认证。

二、典型应用场景详解

光电耦合器在开关电源中的应用主要集中在反馈环路，但根据电源拓扑和控制方式的不同，其应用场景也有所差异。

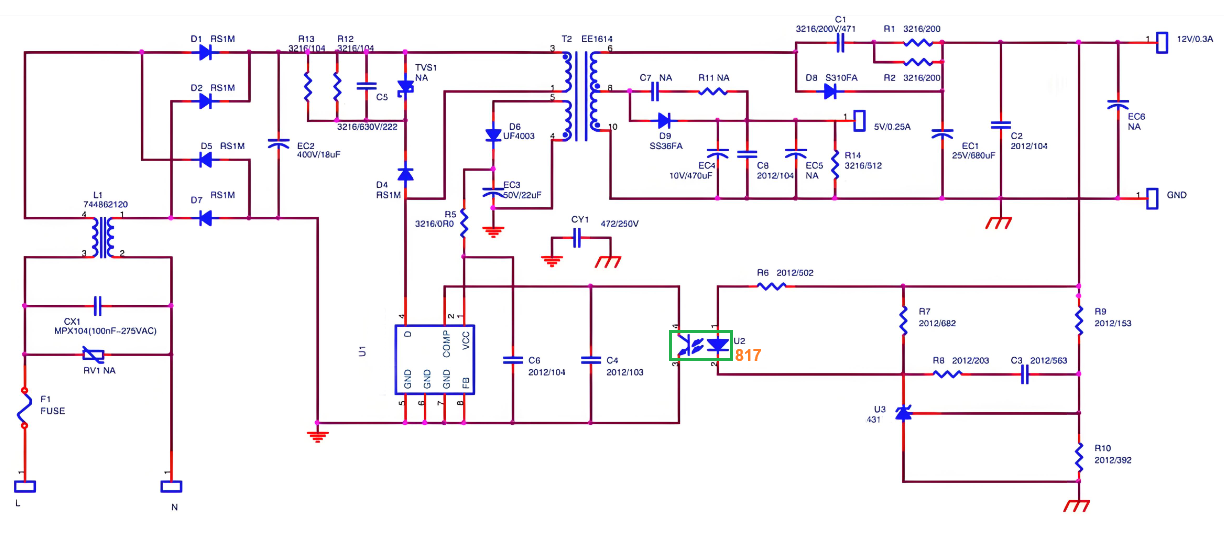

1. 副边精确反馈——最常见的应用

这是市面上绝大多数中高端开关电源（如适配器、工业电源）采用的经典架构。

工作原理： 输出电压经过采样电阻分压后，送入精密电压基准源（如TL431）。当输出电压升高时，TL431的阴极电压降低，流过光耦内部发光二极管的电流增大，光强度增强。光耦次级侧的光敏三极管等效电阻减小，拉低初级侧PWM控制器的FB（反馈）引脚电压。

控制结果： PWM控制器检测到FB电压降低，自动减小PWM占空比，从而降低输出电压，形成负反馈闭环。反之亦然。这个过程中，线性光耦确保了输出电压的微小波动都能被无失真地传递回初级侧。

2. 恒流恒压控制

在电池充电器或LED驱动电源中，需要同时控制输出电压和电流。

双环控制： 次级侧通常设计两路运算放大器，分别采样电压和电流。两路信号通过二极管或逻辑电路耦合后，共同驱动光耦的发光管。无论输出过压还是过流，光耦都能将异常信号传递回初级，迫使电源进入恒压或恒流模式，保护负载。

3. 辅助功能：启动与保护信号传输

除了主要的稳压反馈，光耦在开关电源中还承担着辅助信号隔离的任务：

• 远程开关机： 在通信电源或服务器电源中，通过一个额外的光耦接收外部控制信号，实现电源的远程开启或关闭。
• 故障信号上报： 当电源内部发生输入欠压、输出短路或过温时，光耦将故障信号隔离传输至上位机或指示灯，便于系统诊断。

三、选型要点：如何为开关电源选择合适的光耦？

开关电源对光耦的参数要求比普通开关量应用更为严格，工程师在设计时需重点关注以下几点：

1.电流传输比：

• 工作点匹配： 在开关电源中，光耦通常工作在线性区。需要确保在预期的输出负载范围内，光耦的CTR曲线是线性的。特别是轻载时，流过发光管的电流很小，如果光耦的CTR过低，会导致反馈环路失效。
• 温度稳定性： CTR随温度升高而增大，随温度降低而减小。在宽温应用（如-40℃~+85℃）中，需要选择CTR变化范围较小的光耦，或设计环路时留有足够的裕量。

2.响应速度：

• 环路带宽： 开关电源的工作频率通常在几十kHz到上百kHz。光耦的响应速度必须足够快，以跟随开关频率的变化，否则会导致环路延迟，影响动态响应甚至引起振荡。通常需要选择上升/下降时间在几微秒以内的光耦。

3.耐压等级与爬电距离：

• 安规要求： 根据输入电压和应用场景（如家用、工业用），必须选择符合对应安规等级（如加强绝缘、基础绝缘）的光耦。对于需要过UL Class B或Class F绝缘等级的电源，光耦的爬电距离和电气间隙是关键指标。

4.CTR值的选择：

• 常见的用于电源反馈的光耦通常按CTR分档。设计时需考虑全电压范围和全负载范围内的CTR变化，通常选用中间档位（如B档或C档）以保证批量生产的稳定性。

四、选型推荐

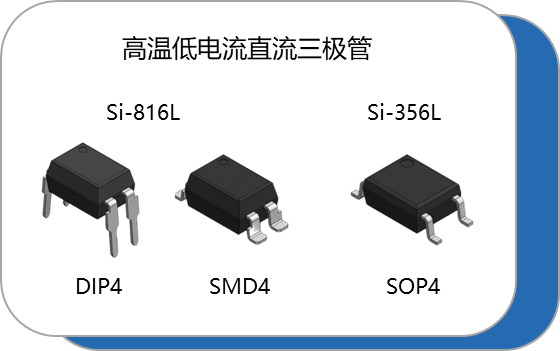

开关电源中的光耦常见有Si-817、Si-816、Si-101x、Si-357、Si-217等，根据客户不同应用场景和需求选择，可参考以下分类进行选型：
